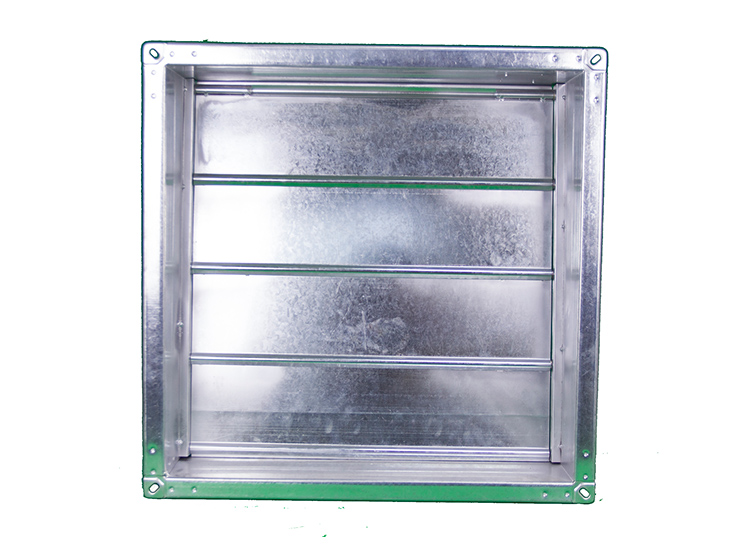

止回閥

產品詳情

      1、應用范圍及原理
      止回閥安裝在通風或空調系統的管道中, 一組葉片平面與閥體端面成10度, 風機運轉時葉片揚起,氣流順利通過。風機停轉時間門閉合,防止氣體倒流。

      2、結構
      風管止回間的葉片由厚度1.5mm鋁合金葉片鉚接在圓軸上,葉片之間的聯動由厚度 0.8mm鍍鋅鋼板連接片、支架鉚接實現。 當正向氣流通過時, 將鉚接的葉片揚起,氣流順利通過。風機停轉時,葉片在自重作用下閉合, 葉片之間有泡沫塑料密封。外框為矩形或正方形,框體由厚度1.2mm鍍鋅鋼板制造。葉片組反應靈敏、轉動靈活,閉合時泄漏量小。

      3、安裝方式
      閥體端面有法蘭翻邊與風管連接。當用于圓形、扁形風管系統,可另行配制變徑接頭。我廠也可按“全國通用建筑標準設計圖集”中采暖通風設計選用手冊1980年版中的 T302-2標準要求, 供應水平式、垂方式方形風管止回間,也可生產標準以外規格方形、矩形止回閥。
